Інженерна компанія АСПІТ виконала повний комплекс робіт із забезпечення енергонезалежності промислового підприємства — від встановлення модулів до тепломеханічної обв’язки когенераційної установки (КГУ) на базі газопоршневого двигуна Caterpillar із системою повітряного охолодження Güntner.
Монтаж та тепломеханічна обв’язка КГУ ві RSE
1. Завдання: монтаж та обв’язка когенераційної установки
В умовах нестабільного електропостачання замовник поставив завдання: забезпечити живлення виробничих ліній власною електроенергією та утилізувати попутне тепло для опалення цехів згідно з вимогами безпеки та ДБН.
Об’єкт
Промислове підприємство, Київська обл.
Обладнання
Контейнерна КГУ RSE
Двигун
Газопоршневий Caterpillar
Охолодження
Сухі градирні Güntner
Тепломеханічна обв’язка когенераційної установки та інтеграція обладнання в інфраструктуру заводу виконувалися без зупинки основного виробництва.
2. Інженерне рішення та етапи виконання робіт
Наші інженери розробили оптимальну схему трубопроводів. Правильна обв’язка когенераційної установки дозволила мінімізувати гідравлічні втрати та забезпечити максимальний ККД системи. Проєкт розбито на чотири ключові етапи.
1
Монтаж контейнерних модулів

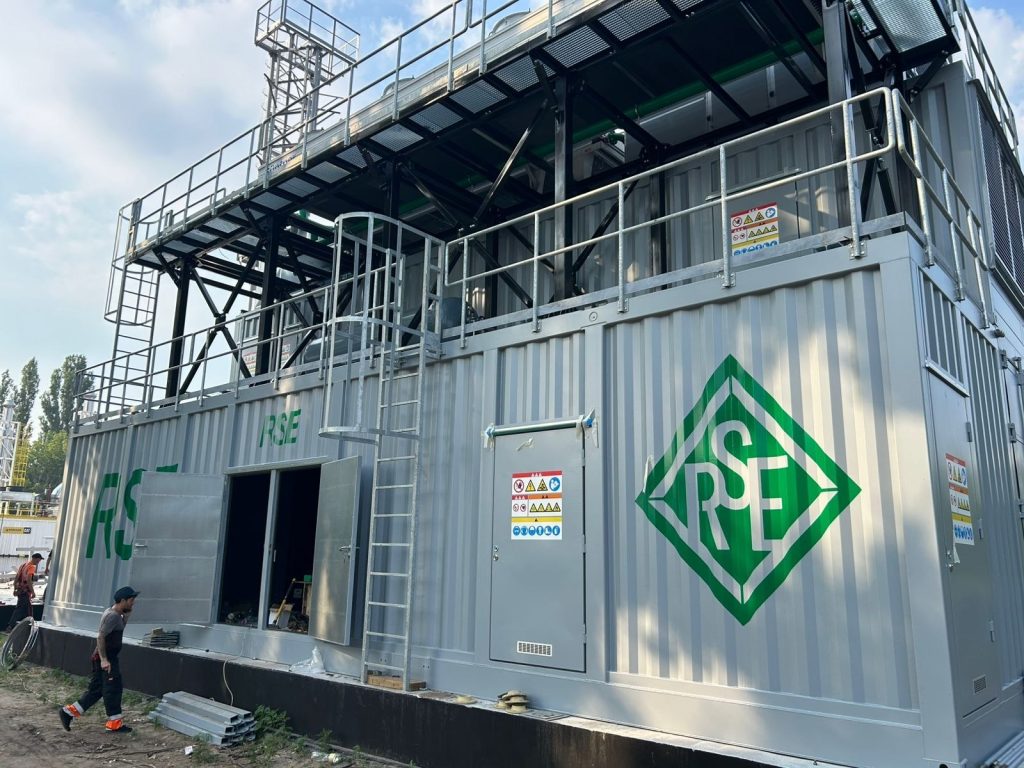

Після перевірки фундаменту виконано такелаж та встановлення основного контейнера з газопоршневим агрегатом Caterpillar. Віброопори відкалібровані для мінімізації навантажень на основу.
2
Тепломеханічна обв’язка
Ключовий етап. Зварювальники, атестовані згідно з НАКС/ДСТУ, виконали монтаж сталевих трубопроводів контурів охолодження двигуна. Підключення до систем тепловикористання — через пластинчасті теплообмінники.
3
Газовихлопний тракт

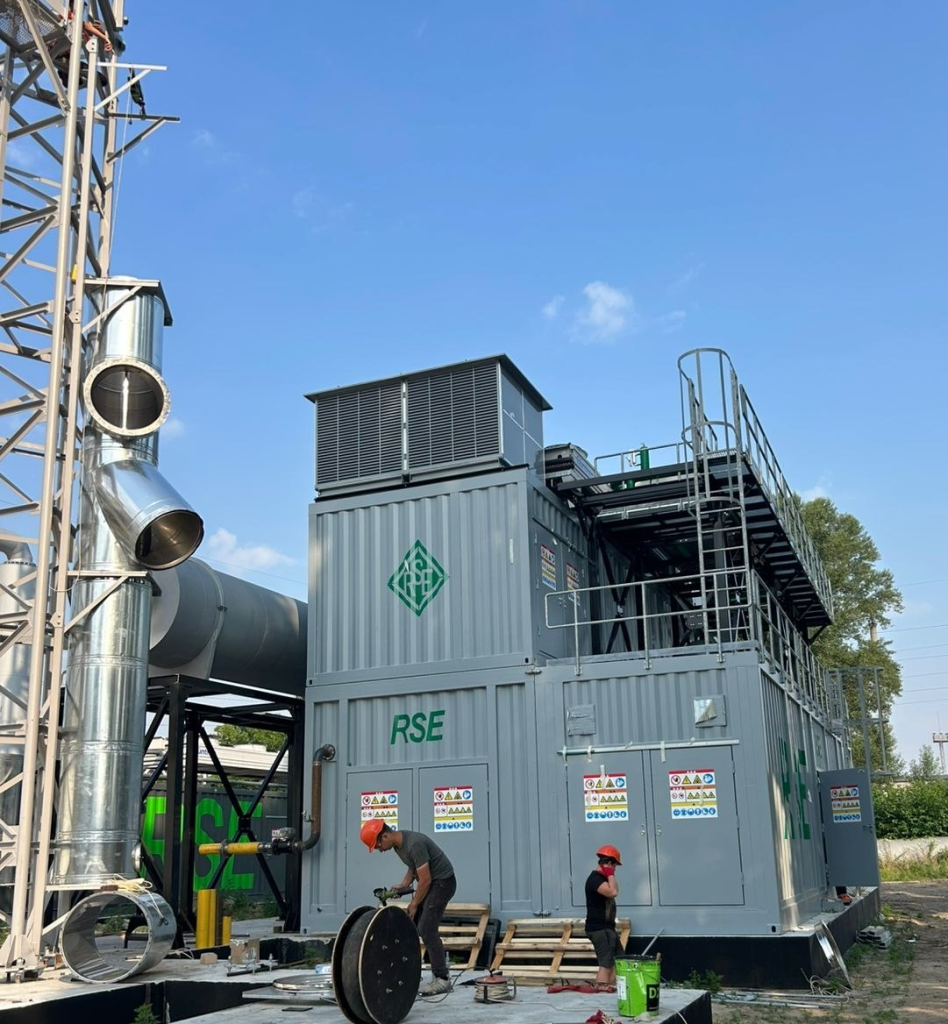

Встановлено систему відведення відпрацьованих газів із жаростійкої нержавіючої сталі. Змонтовано теплообмінник-утилізатор вихлопних газів для передачі тепла у мережеву воду.
4
Система охолодження Güntner
На металоконструкції встановлено сухі градирні Güntner. Виконано гідравлічну обв’язку з використанням антифризу (етиленгліколю) для скидання надлишкового тепла в літній період.
3. Результати реалізації проєкту
Після гідравлічних випробувань (опресування), рентгенографічного контролю зварних швів та професійної теплоізоляції трубопроводів установку передано під пусконалагоджувальні роботи.
1.5 МВт
Електрична потужність
1.62 МВт
Теплова потужність
~86%
Загальний ККД
до 2.5 р.
Термін окупності
Це ще один успішний об’єкт у портфоліо АСПІТ. Наша компанія виконує професійний монтаж когенераційних установок будь-якої складності — від проєктування та виготовлення вузлів обв’язки до фінального пуску.
Поширені запитання (FAQ) щодо монтажу КГУ
Який термін монтажу контейнерної когенераційної установки?
Механічний монтаж модулів, повна обв’язка когенераційної установки, прокладання газовихлопного тракту та підключення драйкулерів займають від 3 до 6 тижнів, залежно від готовності майданчика.
Чи виконуєте ви теплоізоляцію трубопроводів після обв’язки КГУ?
Так, АСПІТ виконує повний комплекс ізоляційних робіт: базальтове волокно високої щільності та захисні металеві кожухи (оцинкована або алюмінієва сталь).
Чи можна інтегрувати КГУ в існуючу котельню?
Так. У межах тепломеханічної обв’язки ми інтегруємо тепловий контур когенератора з колекторами існуючої газової або твердопаливної котельні. КГУ бере базове навантаження, котли вмикаються лише на піках.
